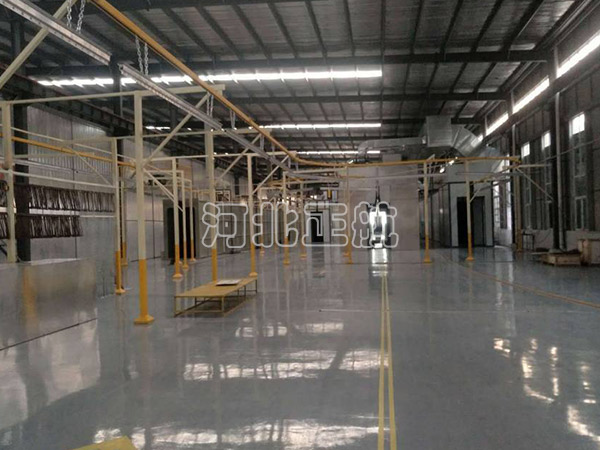

ZHQT輕型吊掛保送機

QXT 系列輕型輸送機技術參數
型號	參數
型號	鏈條節距 t	鏈條許用張力	保送機速率	單點吊重	任務溫度	自重
臺灣150	150	2.5KN	15m/min	8Kg	-20～280℃	2.8Kg/m
XT200.32	200	5KN	15m/min	32 Kg	-20～280℃	5.5 Kg/m
XT250.32	250	5KN	15m/min	32 Kg	-20～280℃	4.7 Kg/m
XT300.32	300	5KN	15m/min	32 Kg	-20～280℃	4.5 Kg/m
XT200.50	200	5KN	15m/min	50 Kg	-20～280℃	7.8 Kg/m
XT250.50	250	5KN	15m/min	50 Kg	-20～280℃	7.4 Kg/m
XT300.50	300	5KN	15m/min	50 Kg	-20～280℃	7.0 Kg/m
XT300.100	300	7KN	15m/min	100 Kg	-20～280℃	11 Kg/m

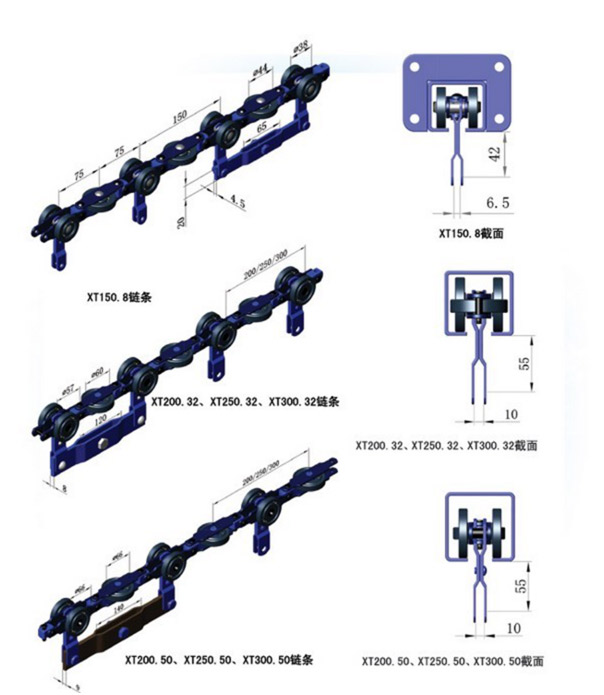

二、鏈條尺寸

三、軌道及軌道保持
　　軌道接納啟齒方鋼管制作，具備外型雅觀，活動部件不外露等特色，除進步鏈條自身的防塵、防污機能外，同時也減小了因偶爾事務形成的涉及、刮破鏈條等毛病，增強了寧靜性。
　　軌道毗連有兩種體例，一種是括架毗連，在欲毗連的軌道相毗連處用四只螺栓緊固。另外一種是在兩軌道毗連處用公用東西夾持焊接。
　　軌道按其功效分為規范直軌、程度彎軌、垂直（上拱、下撓）彎軌、熱伸縮軌和查抄軌等。

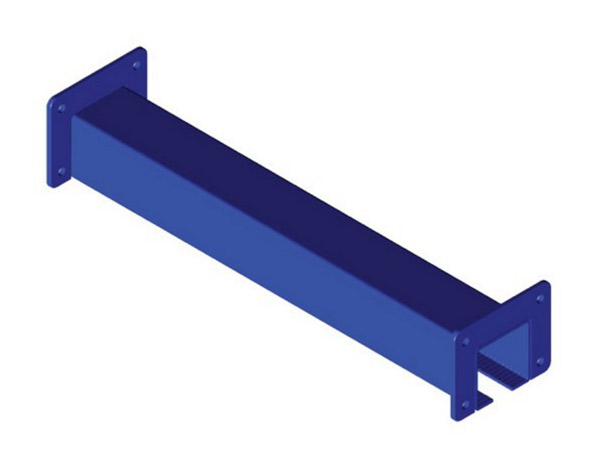

　　1、規范直軌
　　輕型保送機的規范直軌道由啟齒方鋼管和括架構成，規范直軌的長度為6000mm，兩頭裝有毗連括架，為增強軌道的強度，偶然中間也要裝置括架。

2、程度彎軌

XT系列輕型保送機程度、垂直彎軌手藝參數
型號	參數
	軌道尺寸	單點最大吊重	程度彎軌		垂直彎軌
	軌道尺寸	單點最大吊重	轉彎半徑mm	轉彎角度°	轉彎半徑mm	轉彎角度°
XT150.8	67*67	8Kg	R400-R5000	30/45/90/180	R600	15/30/45
XT200.32	72×68	32 Kg	R400-R5000	30/45/90/180	R600-R1000	15/30/45
XT200.50	80×80	50 Kg	R500-R5000	30/45/90/180	R600-R1000	15/30/45
XT250.32	72×68	32 Kg	R500-R5000	30/45/90/180	R800-R2000	15/30/45
XT250.50	80×80	50 Kg	R500-R5000	30/45/90/180	R800-R2000	15/30/45
XT300.32	72×68	32 Kg	R600-R5000	30/45/90/180	R800-R2000	15/30/45
XT300.50	80×80	50 Kg	R600-R5000	30/45/90/180	R800-R2000	15/30/45
XT300.100	80×100	100 Kg	R600-R5000	30/45/90/180	R800-R2000	15/30/45
